Единая энергетическая система (ЕЭС) России объединяет генерацию, передачу и распределение электроэнергии на большей части территории страны. В составе ЕЭС России выделено семь крупных территориальных подразделений — межрегиональных объединенных энергетических систем (ОЭС) (рисунок 4 на вкладке).

В течение 2015 года в составе ЕЭС действовали электростанции пяти типов: трех основных («традиционных»), а также ветровые и солнечные. Однако вклад двух последних типов электростанций в общую выработку электроэнергии практически неощутим. Он важен лишь для небольших энергодефицитных районов, например, вклад ветровых станций — для частей Калининградской области и Калмыкии, солнечных — для юга Республики Алтай.

ЕЭС позволяет рационально использовать мощности электростанций, загружая их в зависимости от текущей потребности экономики и населения в электроэнергии, себестоимости ее производства и технологических особенностей станций. Поэтому мощности электростанций разных типов не используются полностью в течение года, месяца, недели и даже отдельных суток.

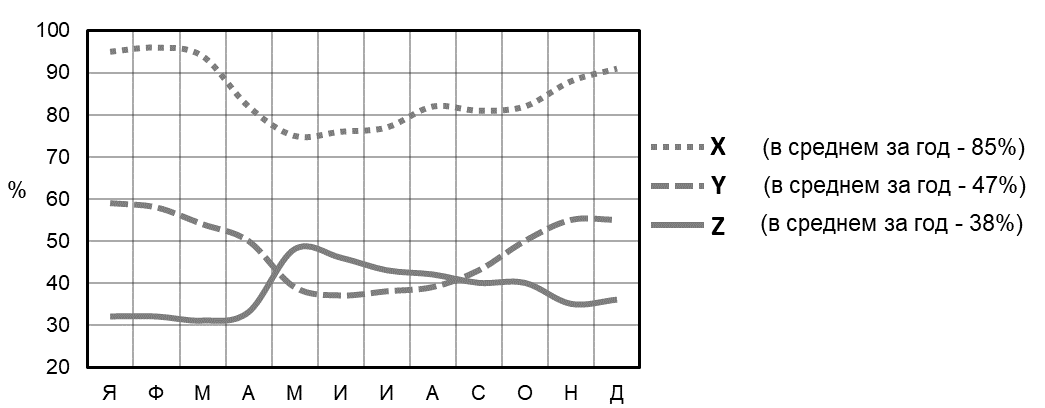

На рисунке 5 представлен годовой график использования мощностей трех «традиционных» типов электростанций России.

Рисунок 5. Использование установленной мощностей трёх основных типов электростанций России, 2015 г.

А. Определите, какие типы электростанций обозначены в таблице 3 римскими цифрами. Каким из этих типов соответствуют буквенные обозначения на рисунке 5? Поясните, какие технологические отличия станций каждого типа или природные особенности указывают на это соответствие.

Б. Определите, какие из выделенных на карте ОЭС обозначены номерами 1–7 в таблице 3. Для каждой ОЭС назовите по одной крупнейшей по мощности электростанции. Укажите типы этих электростанций и субъекты Российской Федерации, в которых они располагаются.

В. Предположите, какой гипотетический объем электроэнергии поступил бы в ЕЭС России в 2015 году, если бы все электростанции в течение всего года работали на максимальную мощность (без ремонта, сбоев, плановых и технологических остановок). Укажите единицы измерения.

Г. Назовите города Тверской области, в которых (или в непосредственной близости от них) находятся наибольшие по мощности электростанции каждого из трех основных типов (одна из этих станций — Ново-Тверецкая). Укажите типы этих электростанций.

Таблица 3. Среднегодовая мощность электростанций по типам, 2015 г.
