Теоретический тур / Задача 3

Ознакомьтесь с фрагментом геологической карты, информация на котором частично утрачена (рисунок III на цветной вкладке).

• Определите и подпишите на карте на листе ответов недостающие значения горизонталей.
• Восстановите информацию, отсутствующую в легенде карты, и заполните пустые ячейки таблицы условных обозначений в листе ответов.

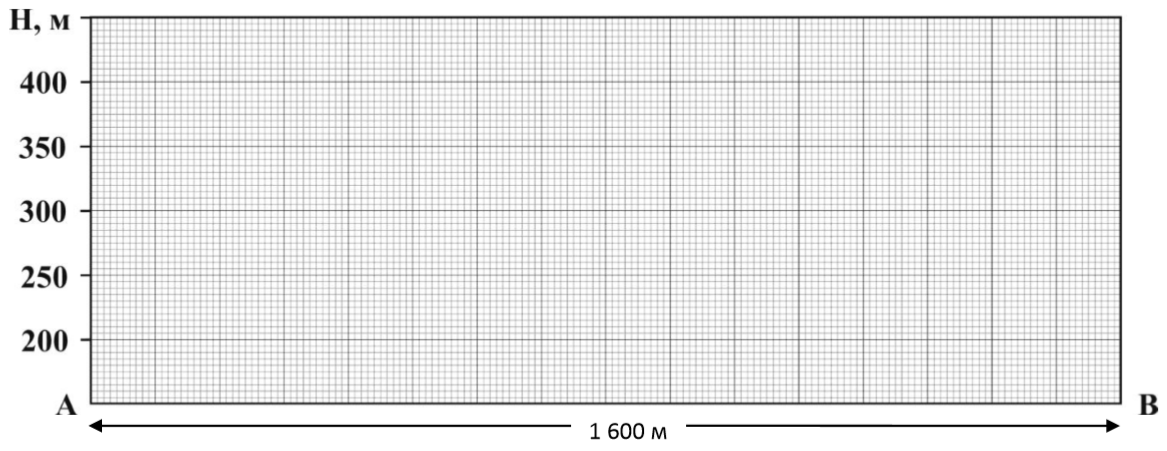

• Постройте профиль рельефа по линии «А – В». Используйте для построения профиля миллиметровую основу на листе ответов. Постройте на этой же основе геологический профиль по линии «А – В». Используя условные знаки из легенды карты, нанесите ниже линии профиля рельефа схему залегания слоев горных пород.
• По построенному вами геологическому профилю определите глубину залегания кровли (верхней границы) известняков в скважине, обозначенной на карте «Скв. 1». Ответьте на дополнительные вопросы.
• Какой тип рельефа представлен на построенном вами профиле? Низменный (а), возвышенный (б), низкогорный (в), среднегорный (г). Объясните ваш выбор.
• В пределах какой тектонической структуры расположена территория, изображенная на рисунке III? Объясните ваш выбор.
  • а) Древние платформы
  • б) молодые платформы
  • в) возрожденные горы области палеозойской складчатости
  • г) возрожденные горы области мезозойской складчатости.
• Какие формы рельефа образовались бы на данной территории при условии, если слои горных пород «Т» и «С» поменять местами? Плато (а), столовые горы (б), сырты (в), куэсты (г).

Рис. III. Фрагмент геологической карты и легенда к нем
