Практический тур / Точка 1. Старт

Всероссийская олимпиада школьников / 2006/2007 / Заключительный / Железноводский курортный парк, г. Железноводск, Ставропольский край

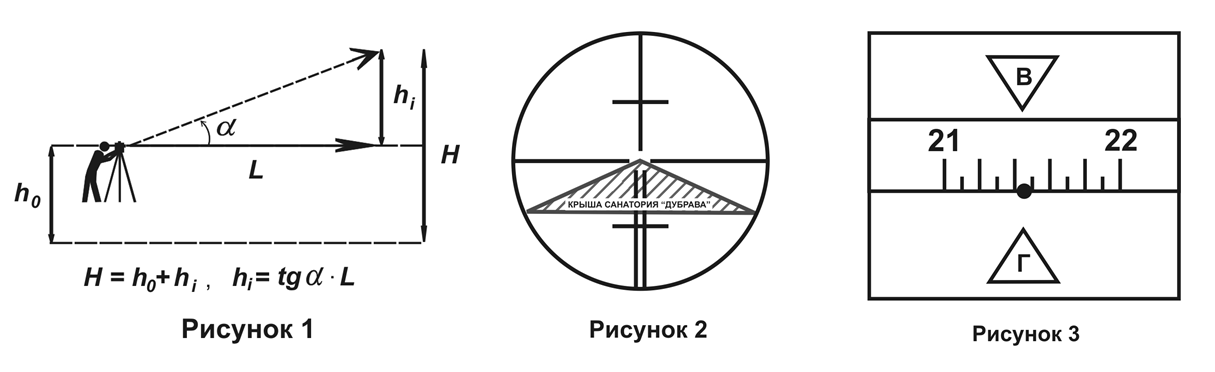

Перед вами один из геодезических приборов – теодолит. Он используется для измерения горизонтальных и вертикальных углов. Принцип его работы (в случае измерения вертикальных углов) проиллюстрирован на рисунке.

1. При помощи теодолита определите абсолютную высоту конька крыши здания санатория «Дубрава» над уровнем моря.

Для этого:

  • По имеющейся у вас карте вы можете определить абсолютную высотную отметку вашего местонахождения (540 м).
  • Измерьте с помощью теодолита вертикальный угол на искомую линию (точку). Для более точного наведения окуляра на цель (рисунок 2) используйте правый винт.
  • Считывание величины угла происходит с помощью шкалы (рисунок 3), где цифры означают целое число градусов.
  • Используя данные из таблицы тангенсов, рассчитайте высоту здания санатория «Дубрава» (по условиям задания теодолит и 1-й этаж «Дубравы» находятся на одной горизонтали).


Высота точки 1

Вертикальный угол α

tgα

Расчёт превышения

Абсолютная отметка (высота) конька крыши здания санатория «Дубрава» над уровнем моря

* Точка оборудована несколькими теодолитами

Всероссийская олимпиада школьников
Заключительный
2006/2007
Железноводский курортный парк, г. Железноводск, Ставропольский край, Россия
9, 10, 11

Богачев Д.В., Даньшин А.И., Кириллов П.Л., Лев И.А., Мозгунов Н.А., Наумов А.С., Соколова Д.В.
